Exemple : circuit RLC parallèle
Introduction
Lois fondamentales
Eléments
Outils
Signaux variables
Régime sinusoïdal
Analyse en fréquence
Analyse transitoire
Electronique numérique
Le calcul de l'impédance d'un circuit composé d'une résistance R, d'une inductance L et d'une capacité C mises en parallèle donne :
ou

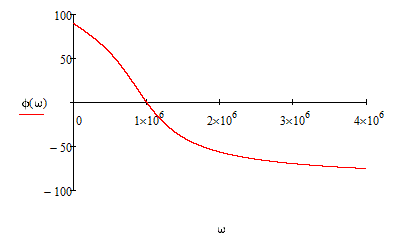

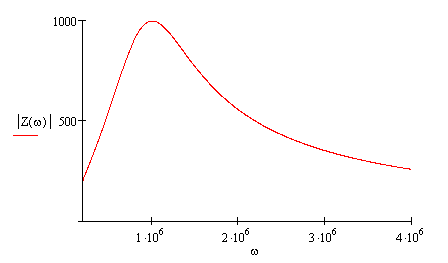

Le module de l'impédance ІZ(w)І et sa phase j(w) évoluent en fonction de la pulsation w de la façon suivante :
Les courants dans la résistance (IR), dans l'inductance (IL) et dans la capacité (IC) se représentent de la façon suivante dans le plan complexe :
Lorsque l'amplitude du courant IL est égale à celle de IC , l'impédance n'a qu'une composante réelle égale à R. On parle alors de résonnance (de type parallèle) et la fréquence correspondante est appelée fréquence de résonnance. Sa valeur est donnée par :
En dessous de cette fréquence, le circuit se comporte de façon inductive (basse fréquence)
Au dessus de cette fréquence, le circuit se comporte de façon capacitive (haute fréquence)
Au dessus de cette fréquence, le circuit se comporte de façon capacitive (haute fréquence)
