La norme CEI 86-2 décrit la désignation des piles. De façon résumée cette désignation s’effectue de la façon suivante :
• Un chiffre au début de la désignation indique le nombre d’éléments en série. Dans ce cas, les indications se rapportant au boîtier ne concernent qu’un élément.
• L’absence de chiffre désigne un élément unique
• Une lettre ou le signe « - » indique la technologie employée (cf. tableau ci-dessous)
• La lettre suivante (R, S ou F) indique le type de boîtier (cf. tableau ci-dessous)
• Une série de 4 chiffres désigne les dimensions du boîtier. Les deux premiers chiffres indiquent le diamètre en mm et les deux derniers la hauteur en dixième de mm.
• Une série de deux chiffres désigne les dimensions de boîtiers standardisés (cf. tableau ci-dessous)

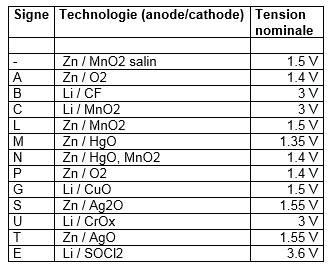

Tableau de désignation de la technologie des piles (premier signe différent d’un chiffre)

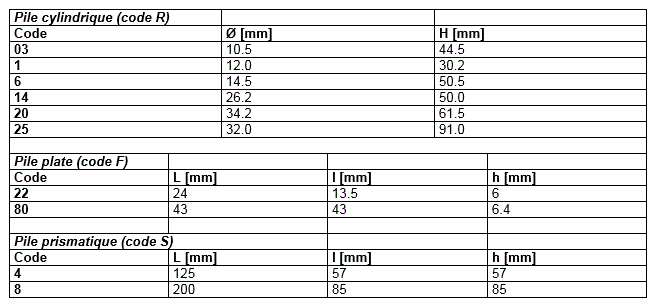

Tableau de désignation des boîtiers standardisés (deux chiffres)

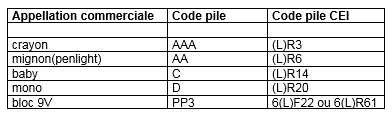

Tableau de désignations courantes des piles usuelles ainsi que leur appellation commerciale
Note : si l’indication « L » est présente, il s’agit d’une pile alcaline
Note : si l’indication « L » est présente, il s’agit d’une pile alcaline
