Accumulateur Li-ion

Introduction

Lois fondamentales

Eléments

Outils

Signaux variables

Régime sinusoïdal

Analyse en fréquence

Analyse transitoire

Electronique numérique

Cet accumulateur est composé d’une anode en carbone et d’une cathode en alliage d’oxyde de cobalt et de lithium plongées dans un électrolyte de chlorure de lithium déposé dans un solvant organique (carbonate de propylène).

Caractéristiques

Tension à vide 3,6 V
Energie massique 160 Wh/kg
Energie volumique 270 Wh/l
Gamme de température -20 à 60°C
Auto décharge environ 0,5%/an pour les technologies actuelles
Durée de vie (cycles) 500 à 1500 cycles

Charge-décharge

Charge à courant constant puis à tension constante
Critère de fin de charge : courant < C/30
Courant maximum de décharge 2 C
Très faible tolérance à la surcharge
Pas d’effet mémoire

Remarques : Le stockage doit s’effectuer avec une charge à 40% et à une température de 0°C. Dans ces conditions on observe une perte de capacité irréversible de 2% après une année. A 25°C la perte de capacité est de 4% pour un élément chargé à 40%. Cette perte de charge passe à 20% pour un élément chargé à 100%. Ces éléments sont très sensibles à de mauvaises conditions de charge ou de décharge (risque d’ignition et d’explosion). Les éléments actuels sont protégés contre les surcharges (tension) et les court-circuits.

Applications

Alternative a l'utilisation des piles jetables

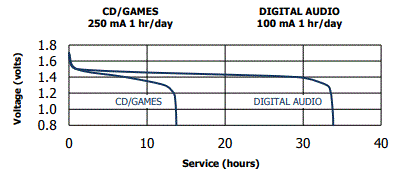

Courbe de décharge (sourc : Energizer) :
