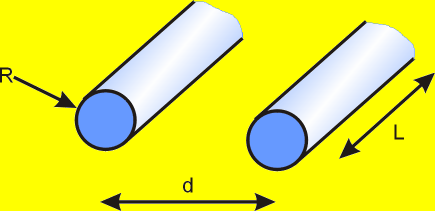

La capacité d'un condensateur bifilaire (illustré ci-dessous) est donné par la relation :
Avec :
- C capacité [F]
- e0 = 8.85 10-12 [As/Vm] (constante universelle)
- er permittivité relative (dépend de la matière)
- L longueur [m]
- d distance entre les conducteurs [m]
- R rayon d'un conducteur [m]
Remplissez trois des champ ci-dessous puis cliquez sur calculer.
Longueur L [m] :
Distance d [m] :
Rayon [m] :
Permittivité relative [As/Vm] :
Capacité [F] :
