Les fabricants s'efforcent de réaliser des éléments "résistance" dont la partie résistive est prépondérante, ceci dans toutes les conditions d'utilisation.

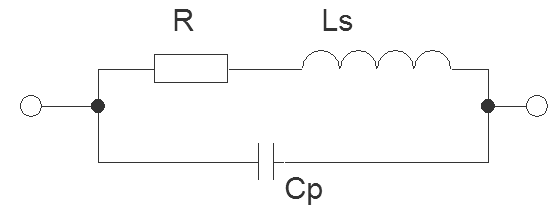

Mais il est impossible de réaliser un élément qui soit purement résistif et on peut définir le modèle suivant :
  • Ls : inductance parasite (fils de connexion, éventuel enroulement des électrodes)
  • Cp : capacité parasite (fils de connexion, éventuel enroulement des électrodes)
  • R : résistance

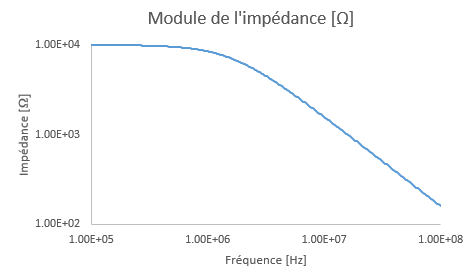

La figure ci-contre illustre le module de l'impédance d'une résistance en fonction de la fréquence, calculé avec le modèle ci-dessus. On peut définir deux zones :
  • Zone résistive : caractérisée par la résistance R. C'est la zone de travail habituelle de la résistance
  • Zone réactive : caractérisée par la capacité Cp et l'inductance Ls en parallèle
