Historiquement, il s’agit de la première réalisation d’accumulateur (G. Planté 1859).

Cet accumulateur est composé d’une anode en plomb et d’une cathode en dioxyde de plomb plongées dans une solution (ou un gel) d’acide sulfurique. Lors de la décharge, les électrodes se transforment en sulfate de plomb et l’acide sulfurique en eau. Lors de la recharge, le souffre des électrodes se recombine avec l’eau pour former de l’acide sulfurique.

Caractéristiques

Tension à vide 2,1 V
Energie massique 30 à 50 Wh/kg
Energie volumique 60 à 75 Wh/l
Gamme de température -20 à 60°C
Auto décharge 3 à 4%/mois
Durée de vie (cycles) 500 à 800 cycles

Charge-décharge

Charge à tension constante 2,6V pendant 20h
Courant de charge C/4
Critère de fin de charge courant inférieur à C/100
Courant maximum de décharge 5 C
Bonne tolérance à la surcharge
Pas d’effet mémoire

Remarques : Ce type d’accumulateur ne supporte pas une décharge profonde (diminution du nombre de cycles). On ne devrait pas dépasser une décharge de 70%. En cas de décharge profonde, recharger l’accumulateur le plus rapidement possible.
Le stockage doit s’effectuer chargé (un courant de maintient de charge permanent est possible sans dommage pour l’accumulateur)

Applications

Batterie de démarrage : 45 à 200 Ah
Batterie de traction : 100 à 800 Ah
Batterie stationnaire : 50 à 3000 Ah

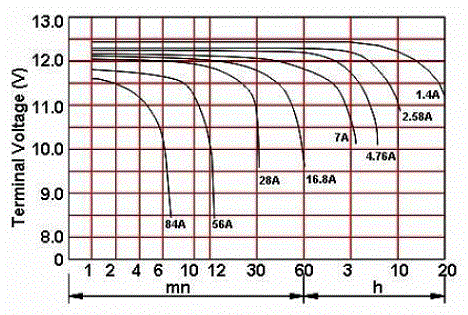

Courbe de décharge (source : Leclanché)
