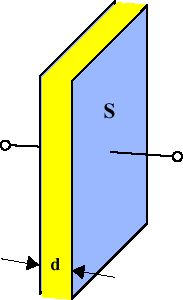

La capacité d'un condensateur plan (illustré ci-dessous) est donné par la relation :
Avec :
- C capacité [F]
- e0 = 8.85 10-12 [As/Vm] (constante universelle)
- er permittivité relative (dépend de la matière)
- S surface des électrodes [m2]
- d épaisseur du diélectrique [m]
Remplissez trois des champ ci-dessous puis cliquez sur calculer. L'option "autre calcul" permet de refaire le même calcul avec d'autres valeurs.
Surface S [m2] :
Epaisseur d [m] :
Permittivité relative [As/Vm] :
Capacité [F] :
