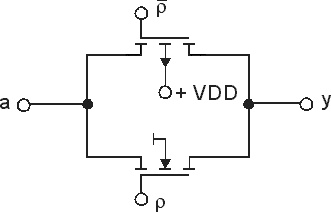

La porte de transmission CMOS est constitué d'un nMOS et d'un pMOS connectés en parallèle. Ce circuit permet de réaliser un interrupteur bidirectionnel, contrairement à un seul MOS qui ne fonctionne bien en interrupteur que lorsque le courant va du drain à la source.
Note :
Note :
l'état Z caractérise l'état "ouvert" de la porte de transmission. Le noeud "y" est isolé du reste du circuit.
|
Symbole logique (MIL) |
Table de vérité |
||
 |
 |
r |
y |
|
|
Z |
||
|
|
a |
||
Déplacez la souris sur la table de vérité afin de visualiser le fonctionnement. L'état 0 (0 V) est symbolisé en bleu, l'état 1 (VDD) est symbolisé en rouge.
