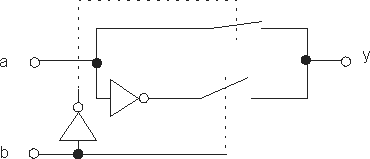

La porte CMOS qui réalise l'opérateur OU-EXCLUSIF (XOR) est constituée de deux inverseurs et de deux portes de transmission.

Schéma électrique

Symbole logique (MIL)

Table de vérité

a

b

y
Déplacez la souris sur la table de vérité afin de visualiser le fonctionnement. L'état 0 (0 V) est symbolisé en bleu, l'état 1 (VDD) est symbolisé en rouge.
