Un circuit électrique est constitué par un ensemble d'éléments connectés entre eux par des conducteurs. Les conducteurs représentent des connexions idéales, c'est à dire sans résistance ni impédance propre.

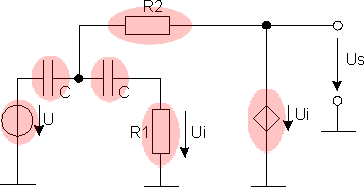

On représente un circuit électrique à l'aide d'un schéma électrique dans lequel on représente les éléments par leur symbole électrique (mis en évidence en rouge dans l'exemple ci-dessous). Les conducteurs réalisant les connexions sont symbolisés par des traits.
On représente un circuit électrique à l'aide d'un schéma électrique dans lequel on représente les éléments par leur symbole électrique (mis en évidence en rouge dans l'exemple ci-dessous). Les conducteurs réalisant les connexions sont symbolisés par des traits.
Note :
En pratique, les connexions sont réalisées avec des éléments réels (piste de cuivre, fils de différents matériaux, semi-conducteur, etc...). Les conducteurs ainsi réalisés ne sont donc jamais idéaux mais présentent une résistance et une inductance propre, une capacité parasite et une inductance mutuelle avec les conducteurs avoisinant.
En pratique, les connexions sont réalisées avec des éléments réels (piste de cuivre, fils de différents matériaux, semi-conducteur, etc...). Les conducteurs ainsi réalisés ne sont donc jamais idéaux mais présentent une résistance et une inductance propre, une capacité parasite et une inductance mutuelle avec les conducteurs avoisinant.
