Filtre RC passe-bande
Introduction
Lois fondamentales
Eléments
Outils
Signaux variables
Régime sinusoïdal
Analyse en fréquence
Analyse transitoire
Electronique numérique
Description
Filtre passif qui laisse ne laisse passer qu'une bande de fréquence (coupe les basses et hautes fréquences).

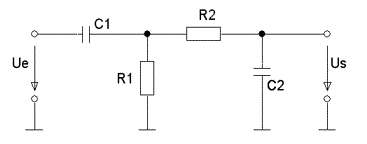

Schéma
Note :
Ce circuit ne fonctionne en passe-bande que si l'on choisit C1 >> C2 et R1 << R2
Ce circuit ne fonctionne en passe-bande que si l'on choisit C1 >> C2 et R1 << R2

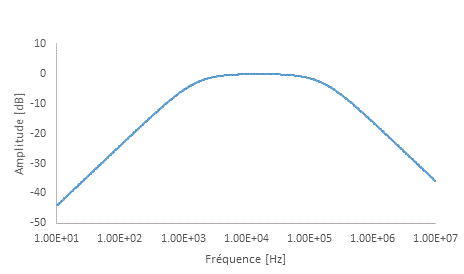

Fonction de transfert (module) en fonction de la fréquence
avec R1 = 1kW, C1 = 100nF, R2 = 100kW, C2 = 100pF
avec R1 = 1kW, C1 = 100nF, R2 = 100kW, C2 = 100pF
La bande passante s'étend de fc1 = 1/(2p R1 C1) à fc2 = 1/(2p R2 C2)
