Description

Filtre passif passe-bande (coupe les basses et hautes fréquences).

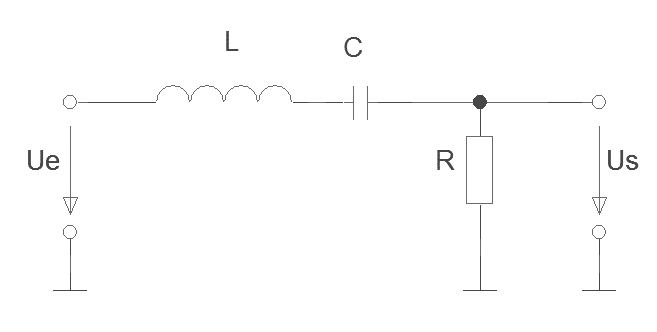

Schéma

Notes :

Ce type de filtre est surtout utilisé dans le domaine des télécommunications
La bande passante est déterminée par fc/Qo avec Qo qui correspond à la grandeur définie pour l'approximation du 3èm type (approximation par lignes brisées)

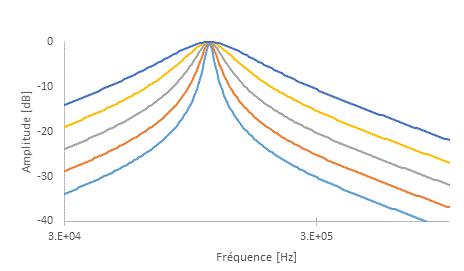

Fonction de transfert (module) en fonction de la fréquence
avec L = 10mH, C = 100pF et R variant de 1kW à 10kW

La fréquence centrale vaut :

La bande passante vaut : B = R/(2 p L)
