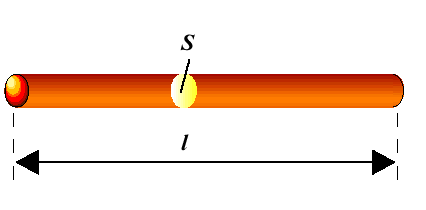

La résistance d'un conducteur (illustré ci-dessous) est donné par la relation :
Avec :
- R résistance [Ω]
- ρ résistivité [Ωm]
- l longueur du conducteur [m]
- S section du conducteur [m2]
Résistivité de quelques matériaux :
| Conducteurs | Résistivité [Ωm] |
| argent | 1.59*10-8 |
| cuivre | 1.68*10-8 |
| or | 2.21*10-8 |
| aluminium | 2.70*10-8 |
| Isolants | |
| nylon | 5*1010 |
| PVC | 1*1014 |
| verre | 1*1017 |
Remplissez trois des champ ci-dessous puis cliquez sur calculer.
Longueur L [m] :
Section [m2] :
Résistivité [Ωm] :
Résistance [Ω] :
