Deux conducteurs parcouru chacun par un courant I1 et I2 sont soumis à une force F.

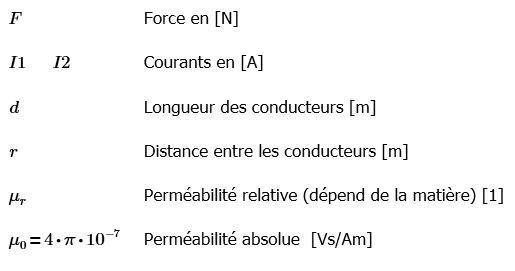

Cette force dépend de la longueur des conducteurs, de la matière qui les entoure et de leur espacement selon la loi :

Le champ magnétique produit par le courant I1 est défini par :

Le tableau ci-dessous donne quelques valeurs de perméabilité relative de quelques matériaux.
A noter que la perméabilité relative est pratiquement égale à 1 pour tous les matériaux non ferromagnétiques

Matière	Perméabilité relative mr
air	1
Fer (Permaloy 45)	2'700 à 23'000
Mumetal	20'000 à 100'000
Ferrite (3C3)	2'200
Ferrite (3B7 et 3B9)	2'300
Ferrite (3D3)	750
Ferrite (4C4)	125
