Cours d'Electronique analogique
Transistor : modèle global
Sources de bruit
Analyse du bruit
Modèlisation
Facteur de bruit
Le modèle global du transistor est très proche de celui de l'amplificateur opérationnel.

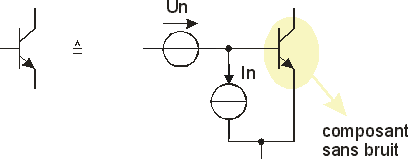

Dans cette approche globale, on considère le transistor comme étant composé d'un élément idéal (sans bruit) et de sources de tension et de courant de bruit disposées à l'entrée du transistor (notion de bruit ramené à l'entrée). Les valeurs des signaux produits par ces sources (Un et In) dépendent de l’élément et sont données par le fabricant.
Dans cette approche globale, on considère le transistor comme étant composé d'un élément idéal (sans bruit) et de sources de tension et de courant de bruit disposées à l'entrée du transistor (notion de bruit ramené à l'entrée). Les valeurs des signaux produits par ces sources (Un et In) dépendent de l’élément et sont données par le fabricant.
Remplissez les cinq champs ci-dessous puis cliquez sur calculer.
Résistance d'entrée de l'amplificateur (y-c la résistance du générateur) [W] :
Température [°C] :
Bande passante [Hz] :
Courant efficace de bruit [pA Hz-1/2] :
Tension efficace de bruit [nV Hz-1/2] :
Tension de bruit [μV] :
Température [°C] :
Bande passante [Hz] :
Courant efficace de bruit [pA Hz-1/2] :
Tension efficace de bruit [nV Hz-1/2] :
Tension de bruit [μV] :
Note :
Afin de s'affranchir de la dépendance en racine carrée de la bande passante, le fabricant donne généralement la tension et le courant de bruit par unité de bande passante (en Volt par racine de Hertz ou Ampère par racine de Hertz). Ces grandeurs correspondent à la tension (respectivement au courant) de bruit divisée par la racine carrée de la bande passante. La tension de bruit (ou le courant de bruit) s'obtient en multipliant la tension (ou le courant) par unité de bande passante par la racine de la bande passante considérée.
Afin de s'affranchir de la dépendance en racine carrée de la bande passante, le fabricant donne généralement la tension et le courant de bruit par unité de bande passante (en Volt par racine de Hertz ou Ampère par racine de Hertz). Ces grandeurs correspondent à la tension (respectivement au courant) de bruit divisée par la racine carrée de la bande passante. La tension de bruit (ou le courant de bruit) s'obtient en multipliant la tension (ou le courant) par unité de bande passante par la racine de la bande passante considérée.
