L'approche fréquentielle s'intéresse au spectre en fréquence (diagramme amplitude - fréquence) du bruit considéré. Elle est surtout utile pour décrire le comportement temporel du bruit (valeur moyenne, valeur efficace entre autres). Cette approche s'utilise également pour décrire et modéliser les différentes sources de bruits. On distingue les types de répartition spectrale suivants :
- Le bruit blanc : il s'agit d'un bruit dans lequel toutes les fréquences sont représentées avec une amplitude égale. Le bruit thermique et le bruit grenaille sont de ce type. Figure 1.
- Le bruit rose : il s'agit d'un bruit dont le spectre en amplitude (tension ou courant) varie à raison de -10dB/décades. Il correspond à une dépendance en 1/f en terme de puissance. Le bruit en 1/f est de ce type. Figure 2.
- Le bruit brownien : ce bruit présente une variation spectrale de -20 dB/décades. Il s'agit, par exemple, d'un bruit blanc qui a été intégré au cours du temps. Figure 3.

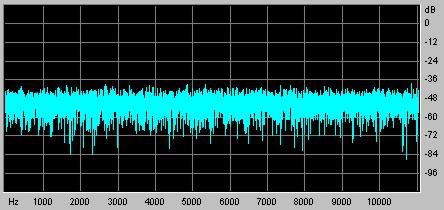

Figure 1 :
Bruit blanc
Bruit blanc

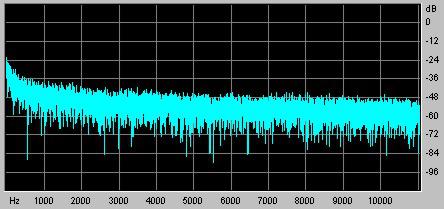

Figure 2 :
Bruit rose
Bruit rose

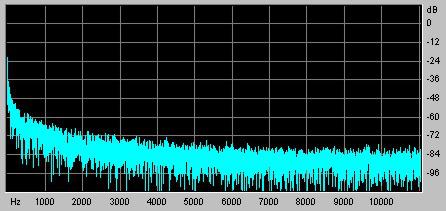

Figure 3 :
Bruit brownien
Bruit brownien
