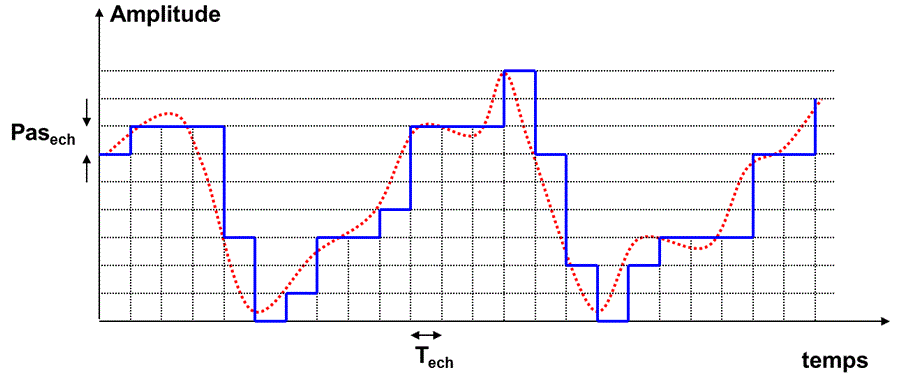

Lorsque l'on converti un signal analogique en un signal numérique, on observe obligatoirement une perte de l'information. Cette perte est due à la quantification comme l'illustre la figure ci-dessous :
La dégradation du signal s'apparente à une forme de distorsion, cependant elle est perçue (dans le domaine audio) comme une forme de bruit.
On peut donc définir le rapport signal/bruit de quantification par :
On peut donc définir le rapport signal/bruit de quantification par :
ou q représente le nombre de pas de quantification.
Note : L’expression ci-dessus est valable pour autant que l’on expoite la totalité des q pas d’échantillonnage. Si l’amplitude du signal appliqué à l’entrée du convertisseur analogique-numérique est plus faible, le rapport signal/bruit se dégrade à raison de 20 dB pour une décade de variation du signal. Pour cette raison il est nécessaire de travailler avec des signaux qui vont exploiter au mieux la dynamique d’entrée du convertisseur analogique-numérique.
Note : L’expression ci-dessus est valable pour autant que l’on expoite la totalité des q pas d’échantillonnage. Si l’amplitude du signal appliqué à l’entrée du convertisseur analogique-numérique est plus faible, le rapport signal/bruit se dégrade à raison de 20 dB pour une décade de variation du signal. Pour cette raison il est nécessaire de travailler avec des signaux qui vont exploiter au mieux la dynamique d’entrée du convertisseur analogique-numérique.
Exemples audio :
