Pseudo bruit à 10 bits
Sources de bruit
Analyse du bruit
Modèlisation
Facteur de bruit
Caractéristiques :
Il s'agit d'un spectre de raies dont la fondamentale vaut 21,5 Hz. Les raies ne sont pratiquement plus visibles sur la représentation ci-dessous.Par contre notre oreille est sensible à la périodicité du signal. Dans ce cas la période vaut 47 ms (1023/22kHz), ce qui correspond à 21,5 Hz.

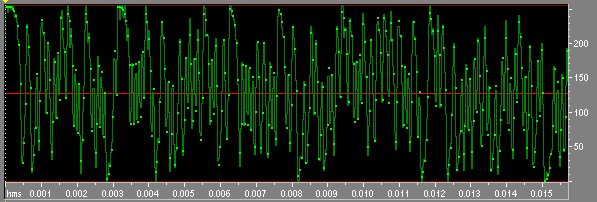

La figure 2 détaille le comportement dans le domaine du temps, ceci sur une durée inférieure à la période du signal. :

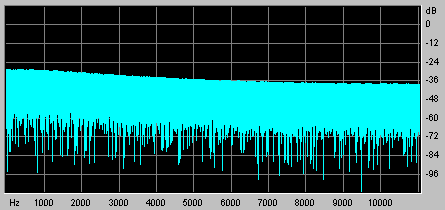

Le spectre en fréquence du pseudo-bruit que vous entendez actuellement a l'allure suivante (Fig. 1) (signal audio échantillonné à 22 kHz, 8 bits, mono).
- 10 bits
- m = 3
- longueur de la séquence 1023
- horloge 22 kHz
Il s'agit d'un spectre de raies dont la fondamentale vaut 21,5 Hz. Les raies ne sont pratiquement plus visibles sur la représentation ci-dessous.Par contre notre oreille est sensible à la périodicité du signal. Dans ce cas la période vaut 47 ms (1023/22kHz), ce qui correspond à 21,5 Hz.
La figure 2 détaille le comportement dans le domaine du temps, ceci sur une durée inférieure à la période du signal. :
Figure 1
Figure 2
