Transistor : modèle détaillé
Sources de bruit
Analyse du bruit
Modèlisation
Facteur de bruit

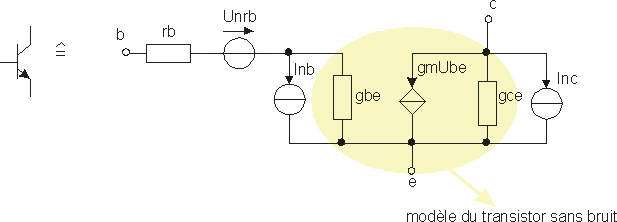

Dans ce modèle, on prend en compte les différentes sources de bruit présentes dans le transistor:
- bruit thermique dans la résistance de base ou de grille
- bruit grenaille dans la base (ou dans la grille)
- bruit grenaille dans le collecteur (ou le drain)

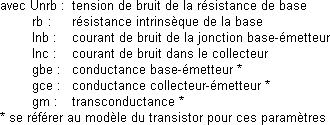

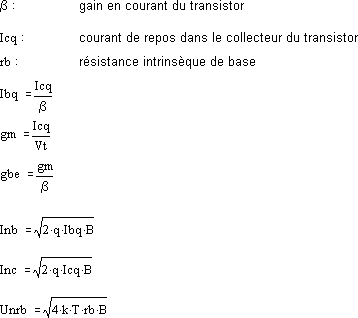

On a les relations suivantes :
