Pour des raison de stabilité des montages, la bande passante des amplificateurs est limitée à l'aide d'une . La vitesse limite décrit la variation de tension la plus rapide possible, compte tenu de la charge à courant constant de la capacité de compensation. Les signaux présentant des variations de tensions supérieures à cette limite seront déformés.

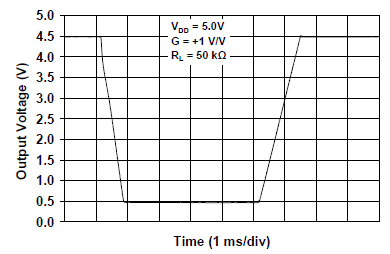

Le fabricant décrit cette limite sous le terme de Slew Rate qui s'exprime en V/s. La figure ci-dessous cette limite pour le MCP6041.

Source : microchip.com
