Passe-bande non-inverseur
 Modèles
 Traitement du signal
 Convertisseurs
 Seuils
 Défauts
 Technologie

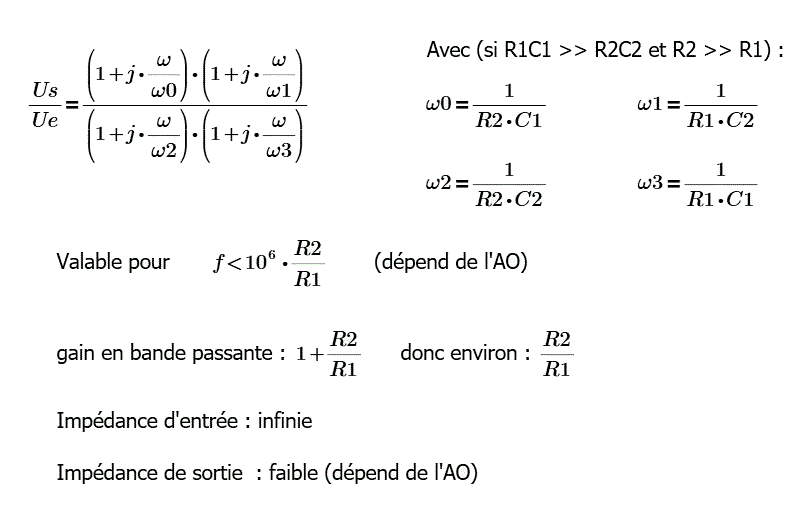

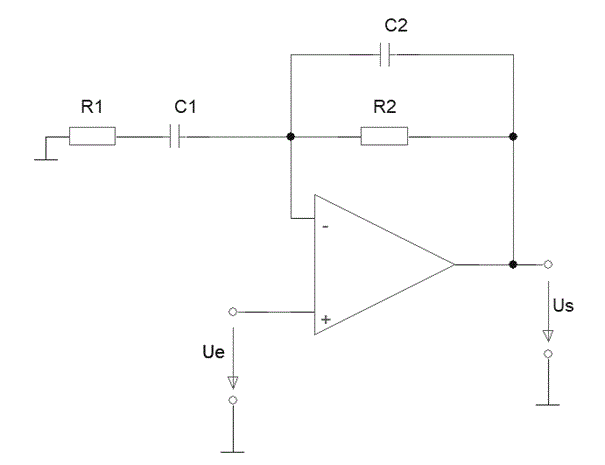

Schéma et caractéristiques :

fréquence minimum (-3dB) : fmin = 1/(2pR1C1)
fréquence maximum (-3dB) : fmax = 1/(2pR2C2)

Ce montage est utilisé lorsque l'on souhaite une haute impédance d'entrée. Par contre, il ne permet pas une autant grande sélection fréquentielle que le passe-bande basé sur le montage inverseur. En effet, en basse fréquence et en haute fréquence le gain est unitaire. L'atténuation maximale entre la bande passante et les bandes bloquées est donc égal au gain du montage.
En bandes bloquées, la fréquence de coupure inférieure à laquelle le gain cesse d'être unitaire est égale à la fréquence de coupure inférieure en bande passante divisée par le gain. La fréquence de coupure supérieure à laquelle le gain cesse d'être unitaire est égale à la fréquence de coupure supérieure en bande passante multipliée par le gain.

Limites :

Les points ci-dessous peuvent être critiques avec ce type de montage :

  • Courant d'entrée (200 pA pour une entrée JFET, 50 nA pour une entrée bipolaire), ce point limite la valeur de R2 aux alentours de 1 MOhms (entrée bipolaire) et 100 MOhms pour les entrées JFET ou MOS.
  • Courant de sortie (20 mA)
  • Fréquence maximale dépend du gain. Le produit gain-largeur de bande est de l'ordre de 1 MHz
  • Tension d'offset (2 à 10 mV)
